MDI CAN Instrumento medidor BDI
, 1.3 pulgadas Muestra el medidor BDI
, MDI CAN BDI medidor

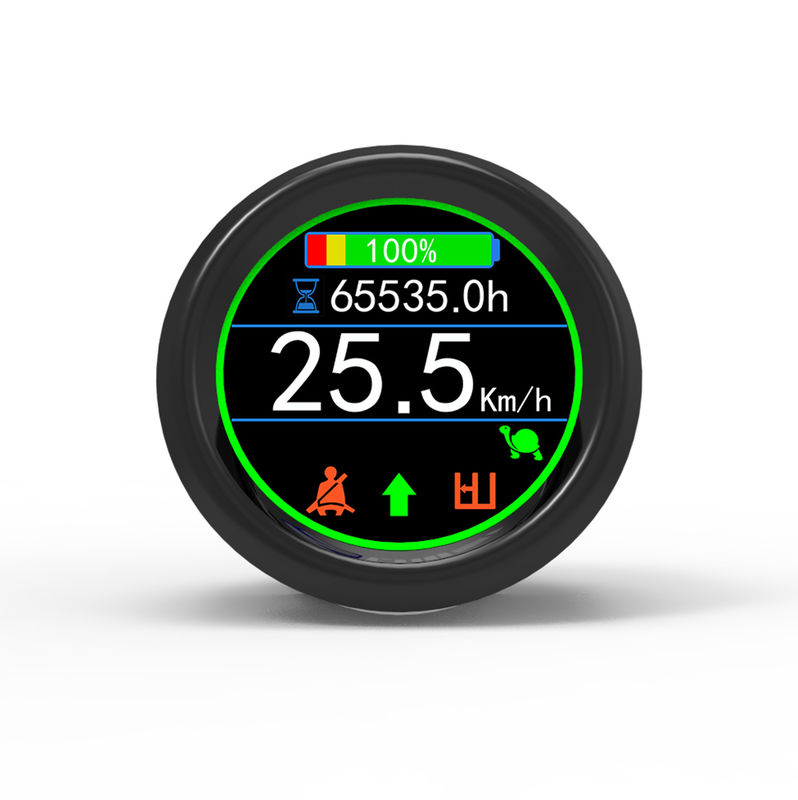

MDI CAN Instrumento BDI Meter 1,3 pulgadas Muestras YB13SC Versión mejorada
YB13SC versión mejorada del instrumento MDI CAN 1.3 pulgadas Muestra la velocidad actual del vehículo, en Km/h.
Descripción del producto:
YB13S es una versión mejorada del instrumento MDI CAN, que es compatible con los instrumentos de la serie DALA MDI CAN y se puede personalizar con hardware y software de acuerdo con las necesidades de los clientes.
Este instrumento de la serie de vehículos se basa en la comunicación CAN, muestra la velocidad del vehículo, la potencia, el contador de horas, el modo de velocidad, el código de avería y otra información mediante la comunicación con el vehículo,y tiene las ventajas de la comunicación oportuna, visualización en tiempo real y alta visualización.
El medidor está conectado al controlador a través de un simple arnés de cableado, sin necesidad de conectarse con batería.Una conexión tan sencilla reduce tanto el costo del arnés de cableado como el tiempo de instalación.
Descripción de la interfaz CAN
YB13S tiene una interfaz de bus CAN unidireccional que le permite trabajar con otros dispositivos eléctricos en la misma red de bus CAN e intercambiar información con otros dispositivos eléctricos a través del bus CAN.
En el instrumento está incorporada una resistencia de terminación, es decir, hay una resistencia de 120Ω entre CANH y CANL (A5 y A6 se acortan).Por lo tanto, el instrumento puede utilizarse como un módulo terminal en una red CAN.
Nota: Si YB13S no recibe el mensaje CAN durante un cierto período de tiempo, mostrará el fallo "NO CAN MASSAGE", y cuando se reciba de nuevo el mensaje CAN, el fallo desaparecerá.
En general
El diseño de la vista es hermoso y elegante, con instrucciones de operación únicas y llamativas e iconos de alarma.La iluminación de advertencia LED en el anillo exterior delantero envía al conductor una señal clara del estado del vehículo.El código de fallo indica las fuentes de las fallas (tracción, bomba, dirección), analiza las causas de las fallas y resuelve los problemas de manera oportuna y eficiente.Por lo tanto, se puede lograr una interacción humano-computadora de alta eficiencia al proporcionar al conductor información visual, incluida la velocidad actual, medidor de horas, BDI, modo de funcionamiento y otros.
Instrucciones de interfaz
| los iconos |
Descripciones |
| DNI |
Muestra la carga restante de la batería, cuando la batería está baja, la barra de iconos BDI es de color rojo. |
| Código de error |
Muestra el código de falla del nodo de falla actual (controlador), cuando se producen múltiples fallas, los códigos de falla se mostrarán cíclicamente con un intervalo de 1s. |
| Modo de rendimiento |
El icono de la tortuga indica el modo de baja velocidad. |
| Modo de servicio |
Cuando se detecta un fallo del sistema, aparece el icono de servicio junto con el código de fallo y la luz de alarma LED es roja. |
| Medidor de horas |
Los dígitos indican el tiempo de encendido acumulado del vehículo actual, en h. |
| Luz de alarma |
La luz de alarma es verde en la normalidad, se volverá roja cuando se detecte una falla del sistema. |
| El velocímetro |
Muestra la velocidad actual del vehículo, en Km/h. |
